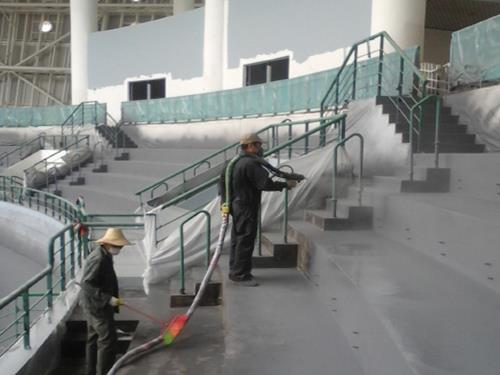

聚脲喷涂施工中，涂层厚度是决定防护性能和使用寿命的核心指标。厚度不足，耐腐蚀、耐磨损、抗冲击能力下降；厚度过大，不仅增加成本，还可能造成涂层内应力过大、开裂或固化不完全。因此，施工企业必须建立科学的厚度控制体系，从喷涂参数设定、现场实时监测到竣工抽检，每个环节都要严格把控。
喷涂参数是控制厚度的基础。聚脲喷涂施工通常采用十字交叉喷涂法，即第一遍沿一个方向（如东西向），第二遍垂直方向（南北向），每遍的干膜厚度约为总厚度的1/2到2/3。喷枪移动速度对厚度影响最大，一般经验值为0.3～0.6米/秒。速度过快膜薄，过慢则膜厚且易流挂。施工前应在试板上进行速度调试，并用湿膜厚度规测量湿膜厚度，根据聚脲的固体体积含量（通常为100%，即湿膜厚度等于干膜厚度）换算出干膜厚度。同时，喷枪与基面距离应保持在60～90厘米，距离过近会产生肥边，过远则飞散增多、厚度不均。
实际施工时，聚脲喷涂施工操作人员很难凭借肉眼判断厚度，因此需要配置实时监测工具。一种简单有效的方法是在喷涂区域边缘设置样板（150mm×150mm的金属板或塑料板），随工件一同喷涂，然后用磁性测厚仪或涡流测厚仪测量样板的干膜厚度。对于大面积平面，每50～100平方米至少设置一组样板。对于复杂形状如管道、储罐内壁，则可在喷涂过程中每隔20分钟暂停喷枪，使用湿膜厚度规在刚喷涂的涂层上快速测量，注意读数应在涂层未凝胶前完成（一般10秒内）。
竣工后的厚度检测应遵循相应的标准，如GB/T 13452.2或ISO 2808。聚脲喷涂施工企业应配备经计量校准的测厚仪，并根据基材类型选用合适的原理：磁性基材用磁感应测厚仪，非磁性金属用涡流测厚仪，混凝土基材可用超声波测厚仪或钻孔法。抽检比例一般按5%～10%的检测点数量进行，对于重要部位（如焊缝、转角、边缘）应加密。每点测量三次取平均值，测量值中90%以上应达到设计厚度，其余不得低于设计厚度的80%。若不合格，需要补喷或铲除重喷。
厚度控制记录的规范性也是体现聚脲喷涂施工企业管理水平的重要方面。记录应包含测量位置、测量值、平均值、测量仪器编号、测量人员签名及日期，并附上测点分布图。对于厚度不足区域，应标记并安排补喷；对于超厚区域，如果超厚不超过设计值的30%且无开裂风险，可保留；若超厚过多，则需要打磨减薄。总而言之，没有厚度控制就没有质量保障。优秀的聚脲喷涂施工团队会把厚度管理落实到每一个喷枪、每一个班组，从而确保工程寿命满足设计要求。
